승차권처리
AFC
RF Ticket Processing Module
TIU, TCU

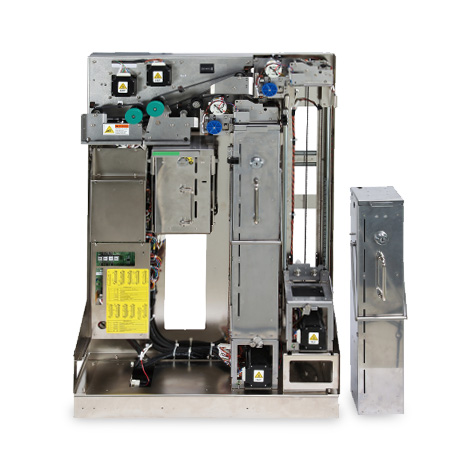

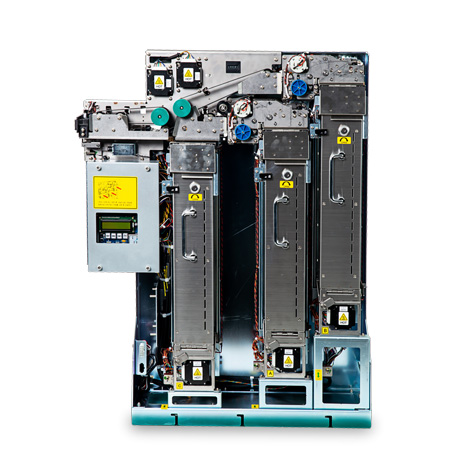

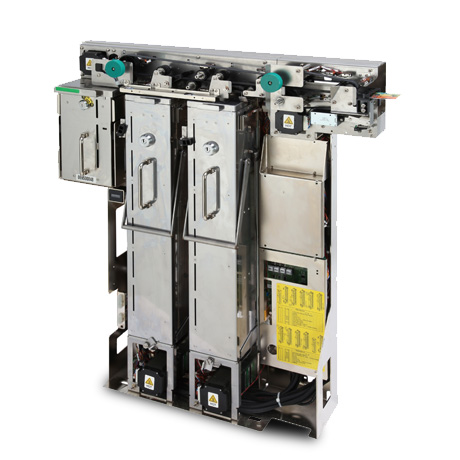

일회용 RF 티켓 발매/회수 모듈 (TIU/TCU)
TIU와 TCU는 지하철 역이나 열차 역사에 설치된 ATVM 내에 장착되는 TIU(Ticket Issuing Unit)와 ACG(Automatic Control Gate)에는 회수용 TCU(Ticket Capturing Unit) 으로 일회용 RF 티켓 발권 및 회수 모듈입니다.
Features
- 높은 신뢰성의 RF 카드 티켓 처리
- RF 카드 티켓의 발급과 회수 가능
- 고속 처리 (TIU : 1초/티켓, TCU : 0.5초/티켓)
Specification
| Model | TIU | TCU |
| Ticket Size | 54 × 85.6mm | 54 × 85.6mm |
| Ticket Thickness | 0.5mm | 0.5mm |
| Recognition Time | 1.0 sec/ticket | 1.0 sec/ticket |
| Max Capacity of Token Issuance | 2,000 Ticket | 2,000 Ticket |
| Cassette Capacity | 1,000 Ticket/Cassette × 2 Pieces of Cassette | 1,000 Ticket/Cassette × 2 Pieces of Cassette |
| Collection Box of Improper Ticket | 300 Ticket | 300 Ticket |
| Electronic ID | Assigned to each Cassette and Collection Box | Assigned to each Cassette and Collection Box |
| Interface | RC 232C | RC 232C |
| Voltage | 24V±10% | 24V±10% |
| Current | Max. 7A | Max. 7A |
| Dimension(Max.) | Width : 180±1.0mm | Width : 165±1.0mm |
| Length : 595±1.0mm | Length : 675±1.0mm | |
| Height : 940±1.0mm | Height : 800±1.0mm | |
| Net Weight | App. 40kg (W/O Ticket Cassette & Collection Box) | App. 40kg (W/O Ticket Cassette & Collection Box) |
